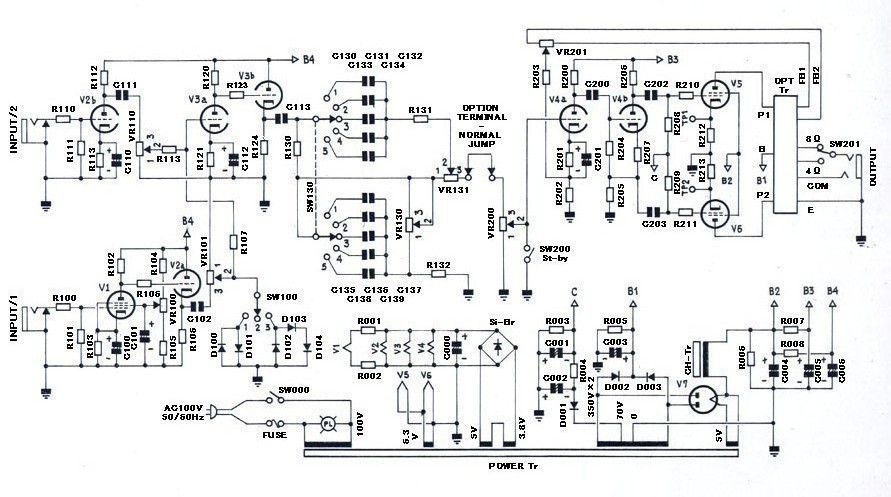

Model Passion 44P
| 記号 | 名称 | 品名／定数 |
|---|---|---|
| V1 | 真空管 | EF86/E80F |
| V2 | 真空管 | 12AX7 |
| V3 | 真空管 | 12AX7 |
| V4 | 真空管 | 12AU7/5814A |
| V5 | 真空管 | EL34 |
| V6 | 真空管 | EL34 |
| V7 | 真空管 | GZ34/GZ32/5U4/5R4 |
| POWER Tr | 電源トランス | PMC170M |
| CH Tr | チョークトランス | W60-35 |
| OUTPUT Tr | 出力トランス | ZP5K オリジナル |
| D001 | ダイオード | 1kv 1A |
| D002 | ダイオード | 1kv 1A |
| D003 | ダイオード | 1kv 1A |
| D100~104 | ダイオード | IS2076A |
| Si-Br | ダイオードBr | |
| C000 | 電解コンデンサ | >22000μF 25V |
| C001 | 電解コンデンサ | 33μF 100V |
| C002 | 電解コンデンサ | 33μF 100V |
| C003 | 電解コンデンサ | 100μF 500V |
| C004 | 電解コンデンサ | 100μF 500V |
| C005 | 電解コンデンサ | 33μF 450V |
| C006 | 電解コンデンサ | 33μF 450V |
| C100 | 電解コンデンサ | 100μF 10V |
| C101 | 電解コンデンサ | 33μF 100V |
| C102 | フィルムコンデンサ | 0.01μF 400V |
| C110 | 電解コンデンサ | 100μF 10V |
| C111 | フィルムコンデンサ | 0.01μF 400V |
| C112 | 電解コンデンサ | 100μF 10V |
| C113 | フィルムコンデンサ | 0.02μF 400V |
| C130 | マイラーコンデンサ | 150PF 500V |
| C131 | マイラーコンデンサ | 220PF 500V |
| C132 | マイラーコンデンサ | 330PF 500V |
| C133 | マイラーコンデンサ | 470PF 500V |
| C134 | マイラーコンデンサ | 620PF 500V |
| C135 | マイラーコンデンサ | 0.01μF 250V |
| C136 | マイラーコンデンサ | 0.015μF 250V |
| C137 | マイラーコンデンサ | 0.02μF 250V |
| C138 | マイラーコンデンサ | 0.033μF 250V |
| C139 | マイラーコンデンサ | 0.039μF 250V |
| C200 | フィルムコンデンサ | 0.02μF 400V |
| C201 | 電解コンデンサ | 100μF 10V |
| C202 | フィルムコンデンサ | 0.33μF 400V |
| C203 | フィルムコンデンサ | 0.33μF 400V |
| 記号 | 名称 | 品名／定数 |
|---|---|---|
| R001 | 抵抗 | 15Ω 2W |
| R002 | 抵抗 | 15Ω 2W |
| R003 | 抵抗 | 33kΩ 2W |
| R004 | 抵抗 | 90/9kΩ 2W 注：1 |
| R005 | 抵抗 | 390kΩ 3W |
| R006 | 抵抗 | 390kΩ 3W |
| R007 | 抵抗 | 10kΩ 2W |
| R008 | 抵抗 | 22kΩ 2W |
| R100 | 抵抗 | 100kΩ 1/2W |
| R101 | 抵抗 | 1MΩ 1/2W |
| R102 | 抵抗 | 200kΩ 2W |
| R103 | 抵抗 | 2.2kΩ 1/2W |
| R104 | 抵抗 | 200kΩ 1/2W |
| R105 | 抵抗 | 100kΩ 1/2W |
| R106 | 抵抗 | 5.6kΩ 1/2W |
| R107 | 抵抗 | 200kΩ 1/2W |
| R110 | 抵抗 | 100kΩ 1/2W |
| R111 | 抵抗 | 1MΩ 1/2W |
| R112 | 抵抗 | 3.3kΩ 1/2W |
| R113 | 抵抗 | 200kΩ 2W |
| R120 | 抵抗 | 330kΩ 1/2W |
| R121 | 抵抗 | 4.7kΩ 1/2W |
| R123 | 抵抗 | 5.6kΩ 1/2W |
| R124 | 抵抗 | 100kΩ 2W |
| R130 | 抵抗 | 100kΩ 1/2W |
| R131 | 抵抗 | 22kΩ 1/2W |
| R132 | 抵抗 | 6.8kΩ 1/2W |
| R200 | 抵抗 | 100kΩ 2W |
| R201 | 抵抗 | 2.2kΩ 1/2W |
| R202 | 抵抗 | 100Ω 1/2W |
| R203 | 抵抗 | 1.73kΩ 1/2W 注：2 |
| R204 | 抵抗 | 1MΩ 1/2W |
| R205 | 抵抗 | 51kΩ 2W |
| R206 | 抵抗 | 51kΩ 2W |
| R207 | 抵抗 | 2.2kΩ 1/2W |
| R208 | 抵抗 | 330kΩ 1/2W |
| R209 | 抵抗 | 330kΩ 1/2W |
| R210 | 抵抗 | 1kΩ 1/2W |
| R211 | 抵抗 | 1kΩ 1/2W |
| R212 | 抵抗 | 10Ω 2W |
| R213 | 抵抗 | 10Ω 2W |
| VR100 | ボリューム | 50kΩ(B) |
| VR101 | ボリューム | 500kΩ(A) |
| VR110 | ボリューム | 500kΩ(A) |
| VR130 | ボリューム | 250kΩ(B) |
| VR131 | ボリューム | 50kΩ(B) |
| VR200 | ボリューム | 1MΩ(A) |
| VR201 | ボリューム | 500Ω(B) |
注：１、100kΩ 2W + 1MΩ 1/2W （並列） 注：２、2.2kΩ 1/2W + 8.2kΩ 1/2W （並列）

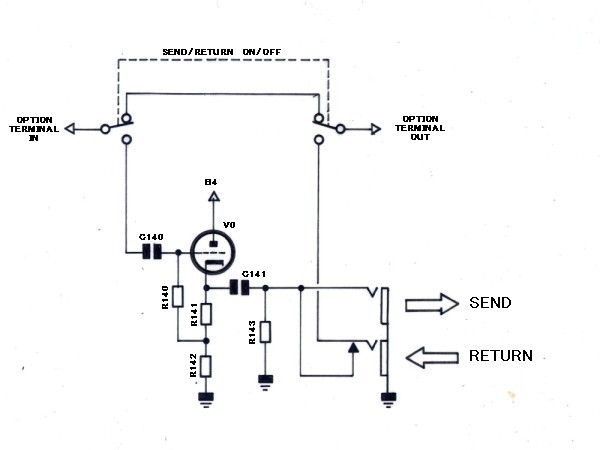

オプション回路 SEND/RETURN
SEND/RETUN 追加の場合は、OPTION TERMINAL の間に挿入する。
SEND入力電圧調整が必要な場合は［R140］をボリュームに変更する。
